燃氣壁掛爐采暖爐與散熱器的連接方式

燃氣壁掛爐采暖爐采暖系統的散熱可以通過不同的散熱設備來實現，例如：散熱器、地板采暖設備，風機盤管……散熱設備類型的選擇與建筑物的熱惰性相適應。一旦我們選擇好末端散熱器后，就需要我們確定一種散熱器與壁掛爐采暖爐的連接方式。

一、燃氣壁掛爐采暖爐與散熱器的連接——單管系統

1. 單管順流式采暖系統

這種系統上每個散熱器的水流量，即系統總的水流量。

這種采暖系統最大的缺點就是：不能單獨調節每個散熱器的散熱量。另外，如果系統中任何一個散熱器的閥門關閉，則整個系統的流量都為零。同時，還必須停止水泵的運行。采暖水每經過一個散熱器，其溫度都會降低很多。所以，如果整個系統中散熱器相同時，末端散熱器的散熱量遠小于起始端散熱器，為彌補這個缺陷，只能靠增加末端散熱器散熱面積來增加散熱量。

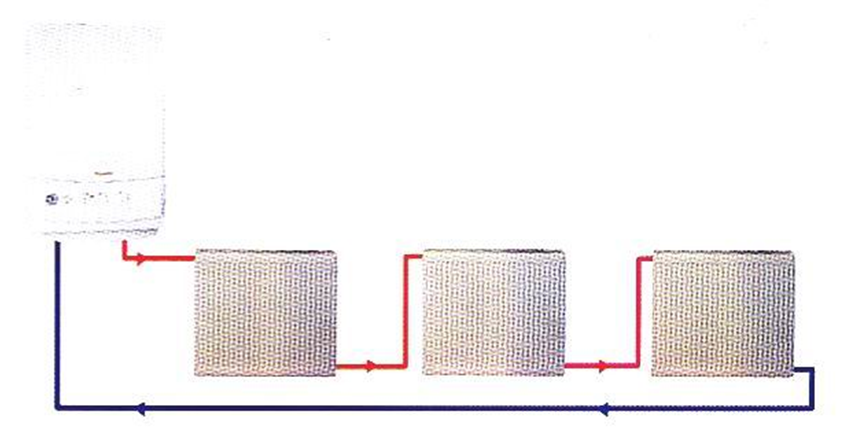

圖：單管順流式

2. 單管跨越式采暖系統

散熱器都并聯在一個單管供暖管道上，系統中的總流量對于散熱器來講，將分為兩部分。一部分流過散熱器（采暖流量），另一部分從散熱器旁通（旁通流量）。流過散熱器的采暖流量水溫會降低，與溫度沒變化的旁通流量混合，混合后的采暖水會流過后續的散熱器。水溫也會有所降低。為獲得相同的采暖功率，也需要增加散熱器的散熱面積。其優點是每個散熱器可以進行調節。

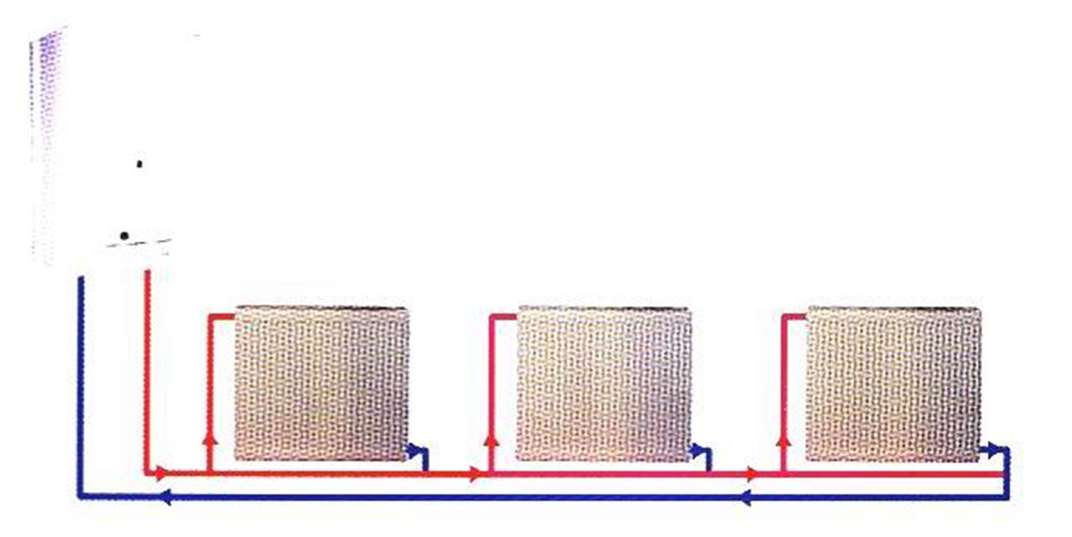

圖：單管跨越式

另一種方法：使用一種專用的閥門，實現采暖流量和旁通流量的調節。其外形如圖所示，其選用原則和安裝均簡單。其中右圖的優點是，與散熱器間的安裝很簡單。一些此類閥門裝備有溫控頭（如圖所示），有些則只有一個手動調節手柄。可以關斷主回路上任意一個散熱器。

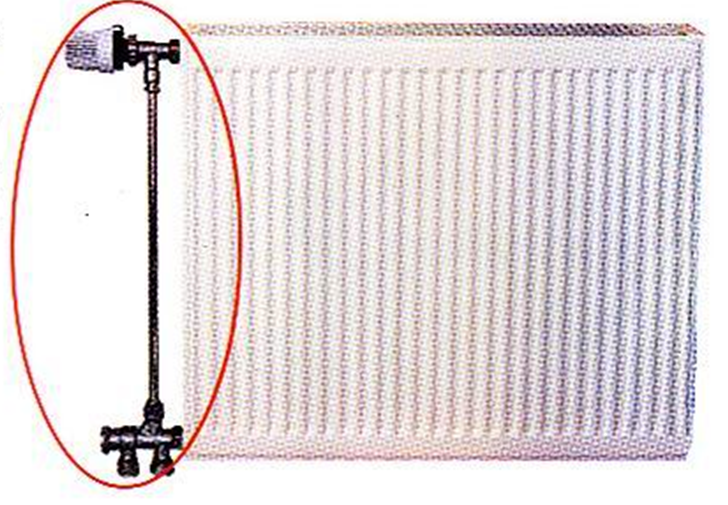

圖：單管跨越式組件

二、燃氣壁掛爐采暖爐與散熱器的連接——雙管系統

雙管系統是每個散熱器直接連接在供、回水管道上。所以，對于每個散熱器，實際上的供水溫度基本相同，通過各自散熱器上的調節閥調節流量，就可以調節散熱器的采暖功率。

1. 同程式雙管系統：

如圖所示：采暖水流過每個散熱器的管道長度均相同。雖然在系統安裝時會增加一條管道的造價，但不需要安裝其它的平衡設備。當系統可以組成一個閉合環路時，就可以省去第三條管路。如下圖所示

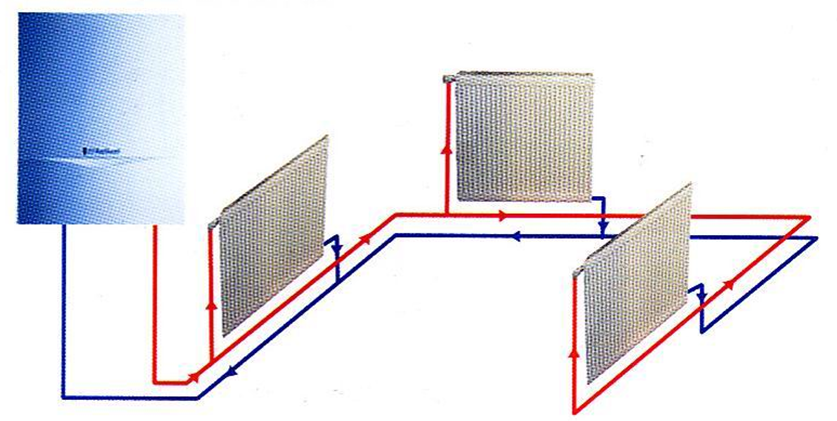

圖：雙管同程式

2. 異程式雙管系統：

如圖所示：采暖水流過每個散熱器的管道長度均不相同。這就造成采暖水流過每個散熱器的沿程損失不同。所以，需要對采暖系統進行水力平衡。

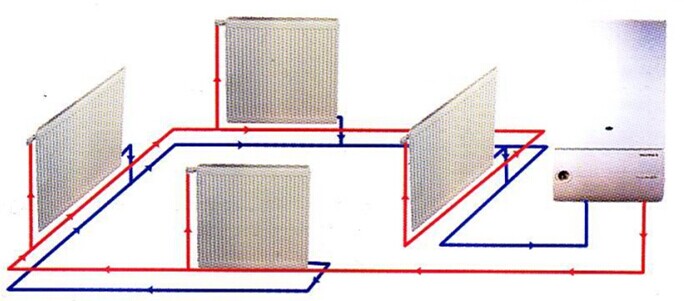

圖：異程式雙管系統

三、章魚式系統

這種系統就是通過集、分水器直接和每個散熱器相連，其突出特點是：

l  散熱器和集、分水器之間，沒有其它分支回路和接口。

l  使用小口徑的聚乙烯管道，并放入套管中，澆筑在地板中。

  使用專用接口連接散熱器和集、分水器之間的管道，連接更為可靠、施工更容易。

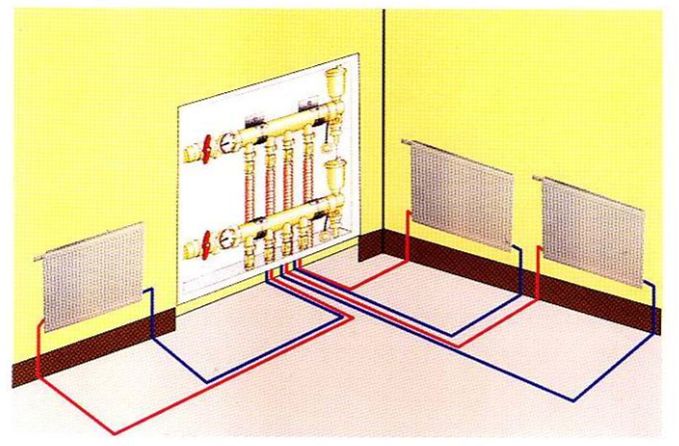

圖：章魚式

  這種系統有很多優點：

l  由于聚乙烯管道柔軟和中間沒有接頭，使它可以很容易在套管穿移，或在發生故障的情況下，拔出管管道。

l  大部分管道不可見，只有在管道的出口處才可見，等等。

  由于章魚式系統的供回水管道安裝在地板下，所以，供暖管道外要加套管，套管的管徑較供暖管道管徑大10%到30%之間。套管轉彎進的半徑要大于套管本身半徑。

套管用卡子或非金屬連接件固定，并保證水平。當與其它管道相交錯時，其它管道要從套管通過。澆筑面層水泥厚度要比管道的最高點至少高25毫米。預埋的套管兩端要采取保護措施，防止進入異物阻塞套管，并不能露出水泥地面外。

供暖管道與散熱器的連接方法與其它供熱方式相同。集分水器有各種品牌和型號可供選擇。同時，可將閥門、接口和管道一起，集中在一個暗裝的箱體內，還可以安裝熱表等。

集分水器的安裝應高于地面最少50厘米，且垂直安裝。由于聚乙烯管道的膨脹量很大，為防止由于管道受熱膨脹頂起散熱器，要考慮聚乙烯管道的膨脹問題。所以，散熱器的安裝要牢固、可靠。
